Jelly6 系列硬件信息 - 凯视佳产品文档

产品定位

Jelly6 系列：Jelly6 系列 USB3.1 面阵工业相机。高速产线（230 万@150fps）与大靶面高分辨率场景（最高 2500 万像素），FPGA + 1Gb DDR3 硬件增强帧缓存。

项目	规格
传输接口	Micro USB3.1 Gen1 接口（最大带宽 5.0Gbps）
供电方式	USB3.1 接口供电，500mA@5V
图像缓存	1Gb 帧存储器（FPGA + 1Gb DDR3 硬件增强帧缓存技术）
输入输出（IO）	1 路光耦隔离外触发输入、1 路光耦隔离闪光灯输出、1 路 5V 电源输入
镜头接口	标配 C 接口
整机尺寸	29 x 29 x 30 mm（宽 x 高 x 长）
整机重量	整机 45 g（全铝合金外壳）
工作温度	0℃ ~ +60℃
储藏温度	-30℃ ~ +70℃
操作系统	Windows XP/7/10 32&64 位、Linux x86/ARM 32&64 位、Android
二次开发	KSJAPI 开发包（C++ / C# Demo），支持 OpenCV、LabVIEW、Halcon、MIL、Python；可选支持 USB3 Vision 协议

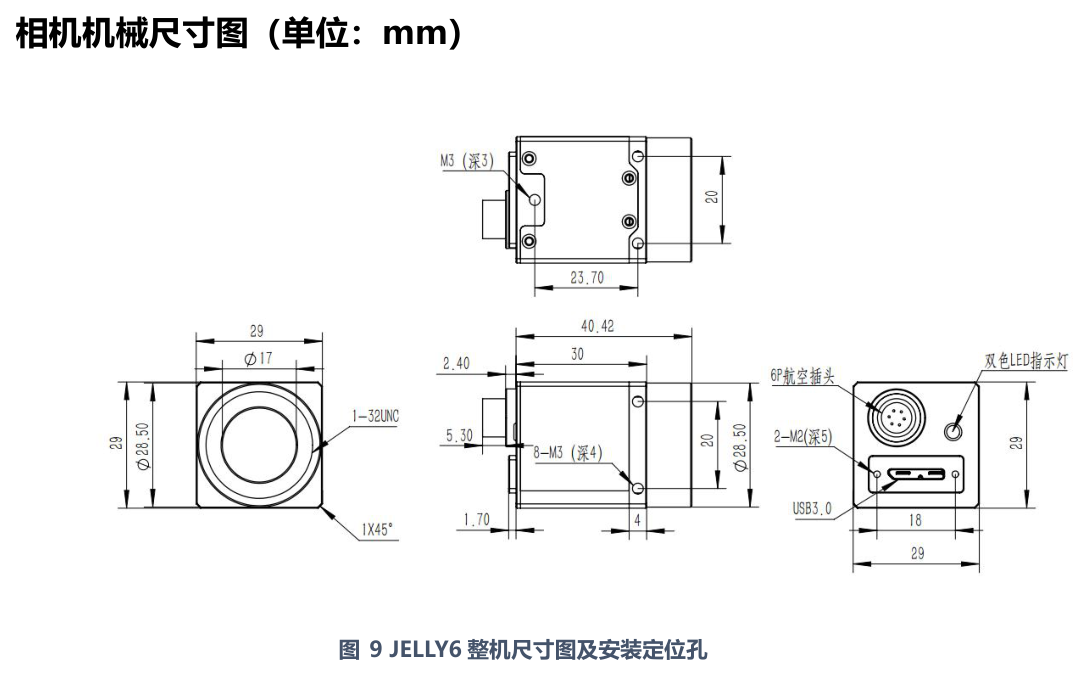

单位：mm。螺纹孔、定位孔与安装面尺寸以机械尺寸图为准；如需 2D 图纸或 3D 模型请联系技术支持。

相机上电后本体状态指示灯亮起。若上电后指示灯不亮，请检查供电与数据线连接，排查方法见「故障排除」。

数据来源：《凯视佳工业相机产品手册》V1.2 表8。
