产品定位

Jelly5 系列：Jelly5 系列 GigE VISION 千兆网面阵工业相机。需要长距离传输（可达 100 米）的产线；兼容 GigE Vision 1.2 协议，可直接接入 Halcon / VisionPro 等平台。

项目	规格
传输接口	GigE 千兆网接口（最大带宽 1.0Gbps，数据传输距离可达 100 米）
供电方式	12V 500mA 外接供电，功率 <3W
图像缓存	1Gb 帧存储器
输入输出（IO）	1 路光耦隔离外触发输入、1 路光耦隔离闪光灯输出、1 路 5V 电源输入
镜头接口	标配 C 接口（CS、M12 接口可选）
整机尺寸	29 x 29 x 37.5 mm（宽 x 高 x 长）
整机重量	整机 54 g（CNC 加工高精度全铝合金外壳）
工作温度	0℃ ~ +60℃
储藏温度	-30℃ ~ +70℃
协议兼容	满足 GigE Vision 1.2 协议；经测试兼容 JAI SDK 1.4.0+、NI Vision Acquisition 2010+、HALCON 10.0+、VisionPro 7.2+、eBus SDK 4.1.4+
操作系统	Windows XP/7/10 32&64 位、Linux x86 32&64 位
二次开发	兼容 GigE Vision 协议开发包（C++ / C# Demo），支持 OpenCV、LabVIEW、Halcon、VisionPro、MIL

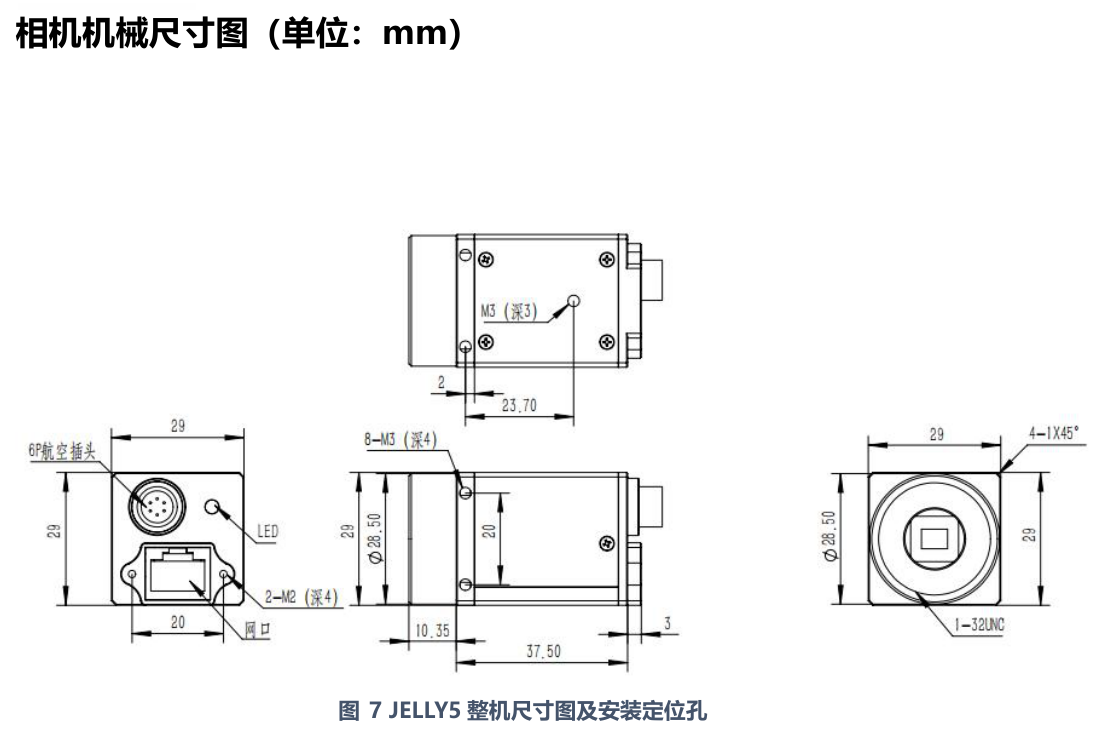

单位：mm。螺纹孔、定位孔与安装面尺寸以机械尺寸图为准；如需 2D 图纸或 3D 模型请联系技术支持。

相机上电后本体状态指示灯亮起。若上电后指示灯不亮，请检查供电与数据线连接，排查方法见「故障排除」。

数据来源：《凯视佳工业相机产品手册》V1.2 表6 / 表7。
