产品定位

Jelly4 系列：Jelly4 系列 USB3.0 线阵工业相机。连续运动物体的高速线扫描（2K@80kHz / 4K@40kHz）；硬件实现线阵图像无缝拼接，省去采集卡。

项目	规格
传输接口	USB3.0 接口（最大带宽 5.0Gbps）
供电方式	USB3.0 接口供电，300~500mA@5V
图像缓存	32MB 图像缓存（256Mb 帧存储器），可自定义图像缓存数量与采集频率
输入输出（IO）	1 路 TTL 外触发输入、1 路 TTL 输出、1 路 5V 电源输入（6PIN GPIO）
镜头接口	标配 C 接口（可选配 1 英寸工业镜头）
整机尺寸	44 x 29 x 30 mm（宽 x 高 x 长）
整机重量	整机 63 g（全铝合金外壳）
工作温度	0℃ ~ +60℃
储藏温度	-30℃ ~ +70℃
操作系统	Windows XP/7/10 32&64 位、Linux x86/ARM 32&64 位
二次开发	KSJAPI 开发包（C++ / C# Demo），支持 OpenCV、LabVIEW、Halcon、MIL、Python

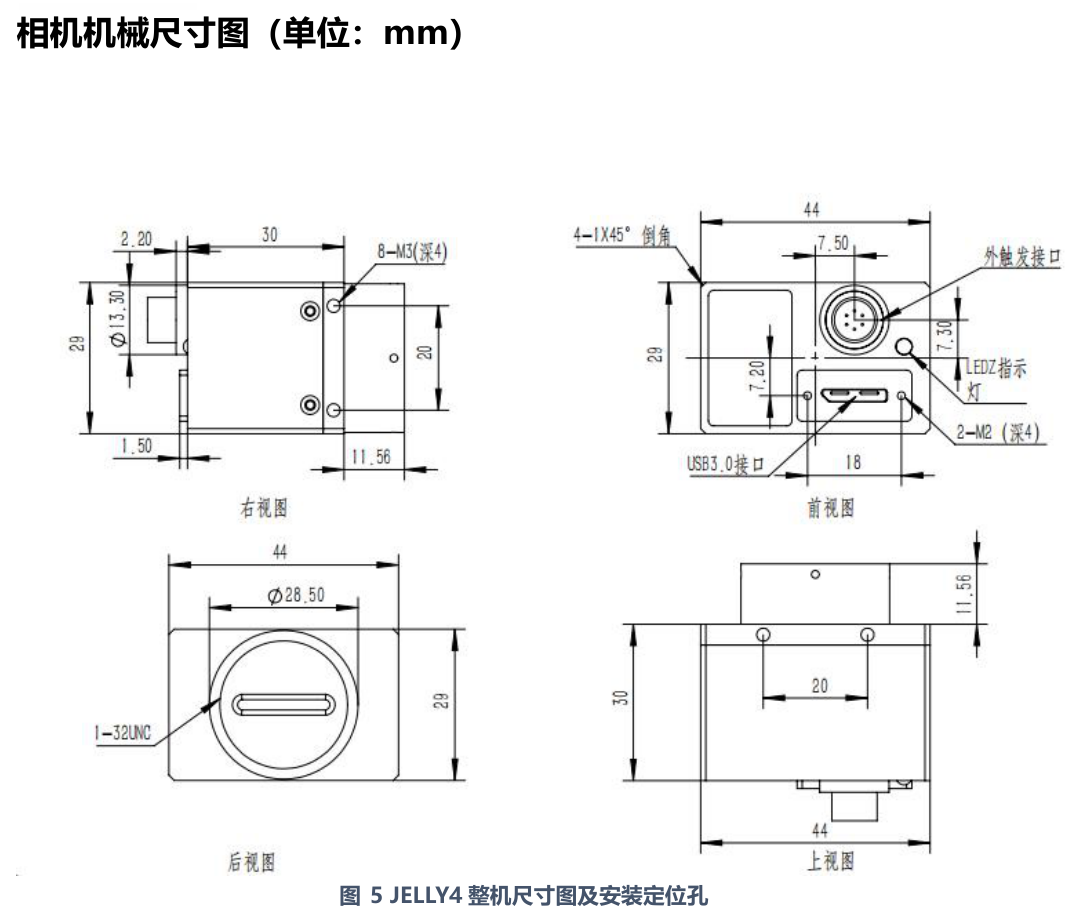

单位：mm。螺纹孔、定位孔与安装面尺寸以机械尺寸图为准；如需 2D 图纸或 3D 模型请联系技术支持。

相机上电后本体状态指示灯亮起。若上电后指示灯不亮，请检查供电与数据线连接，排查方法见「故障排除」。

数据来源：《凯视佳工业相机产品手册》V1.2 表5。
