Jelly2 系列硬件信息

版本 1.0 · 更新于 2026-10-21 · 阅读 8

Jelly2 系列的传输接口、供电、IO、镜头接口、尺寸重量与工作环境等硬件参数。

产品定位

Jelly2 系列：Jelly2 系列 USB2.0 面阵工业相机。成本敏感的产线检测、定位与测量；USB2.0 免驱接入、即插即用。

主要接口与电气参数

项目 规格
传输接口 USB2.0 接口（最大带宽 480Mb/s）
供电方式 USB2.0 接口供电，450mA@5V
图像缓存 256Mb 帧存储器
输入输出（IO） 1 路光耦隔离外触发输入、1 路光耦隔离闪光灯输出、1 路 5V 电源输入
镜头接口 标配 C 接口（CS、M12 接口可选）
整机尺寸 29 x 29 x 30 mm（宽 x 高 x 长）
整机重量 整机 35 g（全铝合金外壳）
工作温度 0℃ ~ +60℃
储藏温度 -30℃ ~ +70℃
操作系统 Windows XP/7/10 32&64 位、Linux x86/ARM 32&64 位、Android
二次开发 KSJAPI 开发包（C++ / C# Demo），支持 OpenCV、LabVIEW、Halcon、MIL、Python

接口与线缆

  • 数据接口：USB2.0（带宽 480Mb/s，线缆一般不超过 5 米），带螺丝锁防止松脱
  • 供电：USB 总线供电（约 450mA@5V），驱动能力不足时可通过 GPIO 的 5V 输入外部补电
  • 触发 / 闪光灯：GPIO 6PIN（Hirose HR10A）光耦隔离外触发输入与闪光灯输出

机械尺寸图

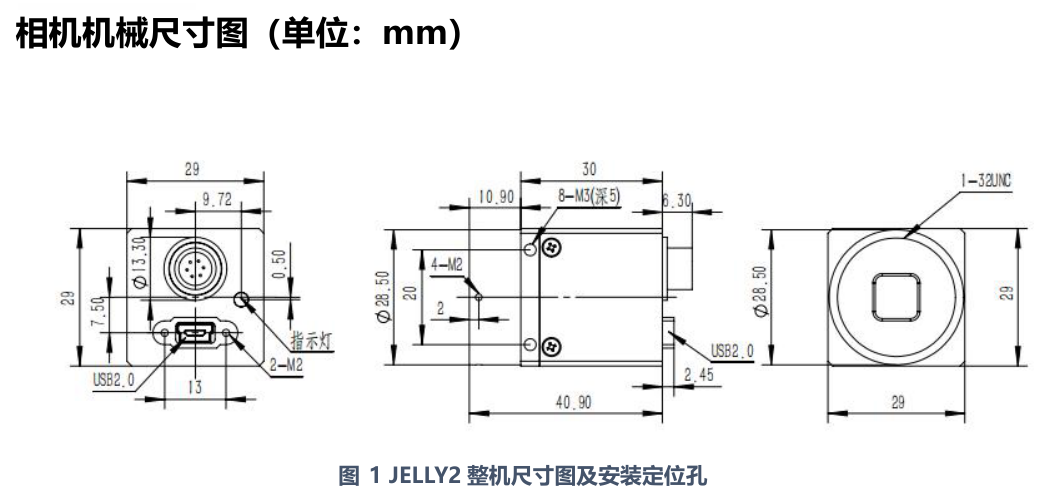

图 1 JELLY2 整机尺寸图及安装定位孔

单位：mm。螺纹孔、定位孔与安装面尺寸以机械尺寸图为准；如需 2D 图纸或 3D 模型请联系技术支持。

状态指示

相机上电后本体状态指示灯亮起。若上电后指示灯不亮，请检查供电与数据线连接，排查方法见「故障排除」。

数据来源：《凯视佳工业相机产品手册》V1.2 表1。

适用型号

Jelly2 系列 · MUC36M (MGYYO) Jelly2 系列 · MUC36C (MGYYO) Jelly2 系列 · MUC120M (MGYYO) Jelly2 系列 · MUC120C (MGYYO) Jelly2 系列 · MUC120M (MRYYO) Jelly2 系列 · MUC120C (MRYYO) Jelly2 系列 · MUC130M (MRYYO) Jelly2 系列 · MUC320C (MRYYO) Jelly2 系列 · MUC500M (MRYYO) Jelly2 系列 · MUC500C (MRYYO)
