Gauss2 系列硬件信息

版本 1.0 · 更新于 2026-10-21 · 阅读 0

Gauss2 系列的传输接口、供电、IO、镜头接口、尺寸重量与工作环境等硬件参数。

产品定位

Gauss2 系列：Gauss2 系列 USB2.0 面阵工业相机。成本敏感型检测；提供整机与模组两种形态，便于集成到自制设备。

主要接口与电气参数

项目 规格
传输接口 USB2.0 接口（最大带宽 480Mb/s）
供电方式 USB2.0 接口供电，450mA@5V
图像缓存 256Mb 帧存储器（UC130M 型号无图像缓存）
镜头接口 标配 C 接口（CS、M12 接口可选）
产品形态 提供整机与模组两种形态
整机尺寸 整机 54 x 54 x 32.4 mm；模组 高 39 x 宽 39 x 长 25.9 mm
整机重量 整机 165 g（全铝合金外壳）；模组 30 g
工作温度 0℃ ~ +60℃
储藏温度 -30℃ ~ +70℃
操作系统 Windows XP/7/10 32&64 位、Linux x86/ARM 32&64 位、Android
二次开发 KSJAPI 开发包（C++ / C# Demo），支持 OpenCV、LabVIEW、Halcon、MIL、Python

接口与线缆

  • 数据接口：USB2.0（带宽 480Mb/s，线缆一般不超过 5 米），带螺丝锁防止松脱
  • 供电：USB 总线供电（约 450mA@5V），驱动能力不足时可通过 GPIO 的 5V 输入外部补电
  • 触发 / 闪光灯：部分型号提供 GPIO 接口，具体以随机资料为准

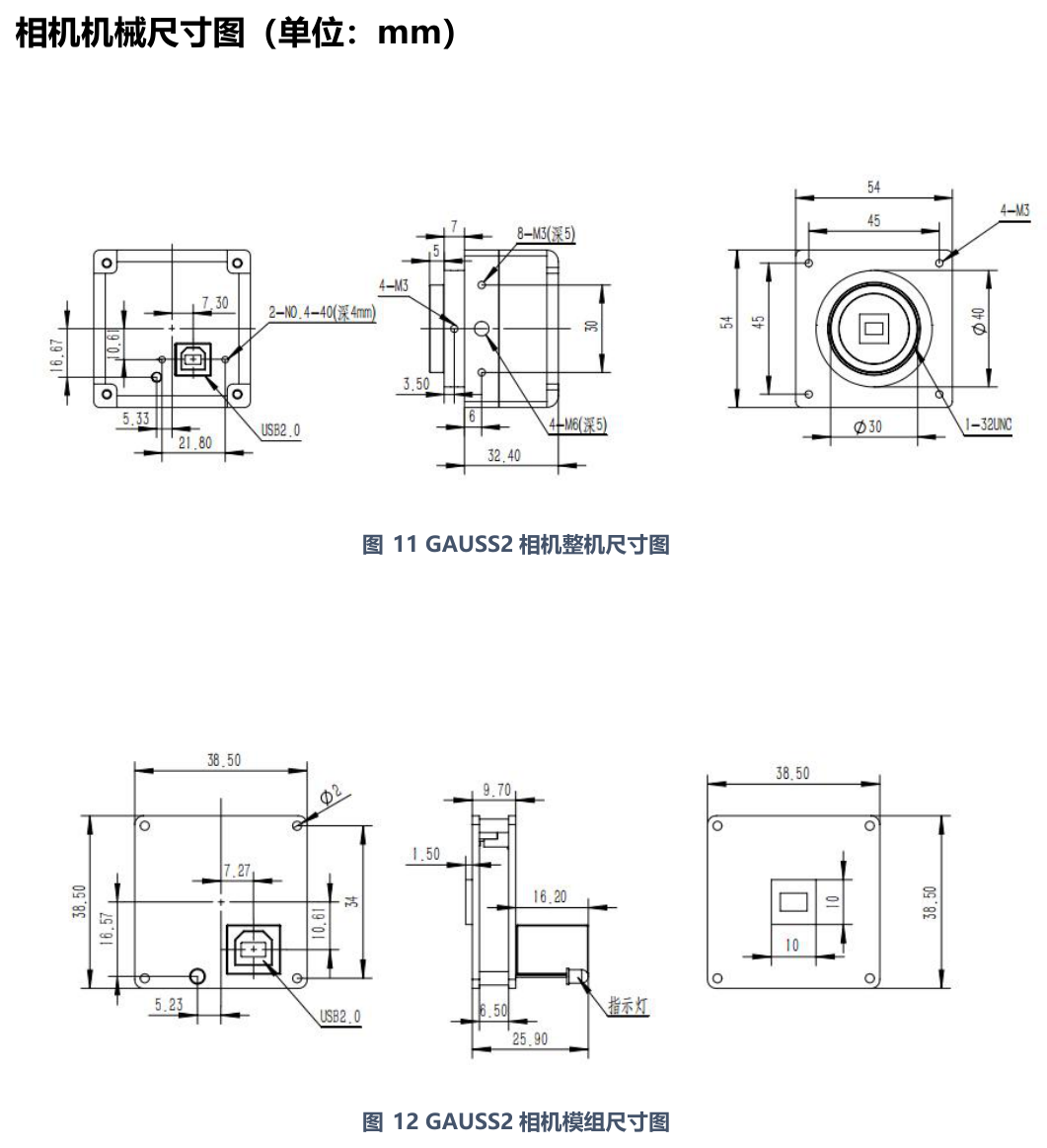

机械尺寸图

图 11 GAUSS2 整机尺寸图 / 图 12 模组尺寸图

单位：mm。螺纹孔、定位孔与安装面尺寸以机械尺寸图为准；如需 2D 图纸或 3D 模型请联系技术支持。

状态指示

相机上电后本体状态指示灯亮起。若上电后指示灯不亮，请检查供电与数据线连接，排查方法见「故障排除」。

数据来源：《凯视佳工业相机产品手册》V1.2 表9。

适用型号

Gauss2 系列 · UC130M (MRNN) Gauss2 系列 · UC320C (MRNN) Gauss2 系列 · UC500M (MRNN) Gauss2 系列 · UC500C (MRNN) Gauss2 系列 · UC500M (MRYY) Gauss2 系列 · UC500C (MRYY)
